一、土壤PH傳感器產品介紹
土壤PH傳感器又稱土壤酸堿度傳感器，土壤PH速測儀，土壤PH傳感器實現了對土壤PH值的在線監測，在農業種植領域，可以通過土壤PH傳感器在線監測土壤的酸堿度狀況，調節肥料種類幫助土壤酸堿度有利于植物生長，促進農作物的產量
WX-PH485土壤酸堿度(PH值)傳感器，解決了傳統土壤PH需配備專業顯示儀表、標定繁瑣、集成難度大、功耗大、價格昂貴、攜帶困難等缺點?？蓮V泛適用于農業灌溉、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。PH10耗電量低，可進行長期不間斷監測。傳感器具有以下特點：
新款土壤PH值傳感器，實現土壤PH在線實時監測。
采用國際先進的固體電介質和大面積聚四氟乙烯液接界，不易堵塞，免維護。
防水密封，集成度高、體積小、功耗低、攜帶方便，可室外使用。
精度高，響應快，互換性好，性能可靠。
完善的保護電路與多種信號輸出接口可選。
二、技術參數
信號輸出類型 | 電壓輸出0-2V （輸出阻抗約0歐） | 電流輸出4-20mA （負載電阻<500ohm） | RS485接口 Modbus協議 |
供電電壓 | 3.6-30V/DC直流 | 12-30V/DC直流 | 3.6-30V/DC直流 |
靜態功耗 | 6mA@24V DC直流 | 30mA@24V DC直流 (電流輸出通道為20mA) | 6mA@24V DC直流 |
PH值量程 | 量程：0-14PH，分辨率：0.01PH，精度±0.1PH | ||
溫度量程 | 量程：-40~80℃，分辨率：0.1℃，精度：±0.5℃ | ||
防護等級 | IP65 | ||
運行環境 | -40~85℃ | ||
默認線纜長度 | PH探頭線纜5米 變送器線纜2米 線纜長度可定制 | ||
外形尺寸 | PH傳感器-探頭部分尺寸：長度160mm，直徑30mm PH傳感器-探頭部分尺寸：長度116mm，直徑30mm | ||
備注：可按客戶需求進行定制
三、傳感器接線
型號 | 接線圖 |
電壓輸出型 | 紅色(V+): 電源正 黑色(G): 電源地 藍色(O1): 輸出信號
|
電流輸出型 | 紅色(V+): 電源正 黑色(G): 電源地 藍色(O1): 輸出信號 |

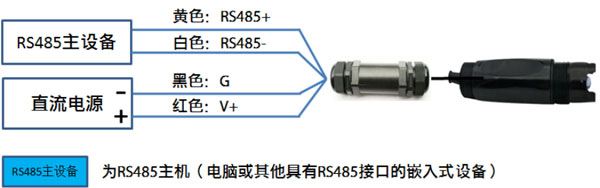

RS485接口型 Modbus協議 | 紅色(V+): 電源正 黑色(G): 電源地 黃色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T-
傳感器的配置參數如Modbus地址，波特率，校驗位，通訊協議等是由模塊內部的EEPROM（掉電存儲設備）內存儲的。有時會忘記這些參數的具體配置而導致不能與模塊進行通訊。為了防止這個問題，模塊有一按鍵，按下三秒后模塊內部指示燈熄滅，松開按鍵，則模塊所有參數恢復以下出廠設置： 1、 Modbus地址為1 2、 通信配置為9600,N,8,1（9600bps，無校驗位，8個數據位，一個停止位） 通信協議為Modbus-RTU |
